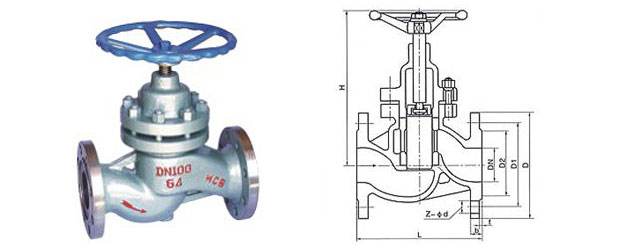

UJ41H/UJ41Y柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、密封圈、手輪等零七八碎件組成（如圖）。當旋轉手輪時，通過閥桿帶動柱塞，使柱塞頂斜錐面與閥座錐面往復離合，完成閥門的開啟和關閉。

    在閥門中，柱塞與密封圈間采用過盈配合。通過調節閥蓋固定螺栓的壓緊，使密封圈被壓縮，內圈緊包柱塞外圈緊貼閥腔內壁，這樣在密封圈上所產生的徑向分力將在于流體的壓力，從而保證了密封性，杜絕了外泄漏。

    由于密封圈采用回彈性強，而靡性高的無毒新型密封材料，所以密封可靠、經久耐用。閥座與柱塞的錐面密封部位，采用優質耐靡材料，能保證閥門的使用壽命。

    本閥門結合柱塞閥的無泄漏優點和截止閥的啟閉快特點，成為一個結構新穎、用途廣泛的新品種。

UJ41H柱塞截止閥安裝及維修

    1、本公司生產的柱塞式截止閥出廠前每只均經過調試，按標準試壓，持續三分鐘無滲漏使用時只需外表及孔腔清洗干凈，不必拆洗和調整更動，基本上可保證在一年內無須檢修。

    2、柱塞式截止閥可在管疲乏上任意位置安裝。介質流動方向見閥體上箭頭所示。

    3、經過一段時間的使用如有滲漏必須先交無效分蘗門開啟后，再將閥蓋上的壓緊螺栓均勻地略加旋緊壓至不漏即可，不宜盲目將螺栓擰得太緊，造成密封圈壓壞，失去密封作用。

    4、當密封圈損壞需要更換時應注意防止柱塞和新密封圈表面劃痕和碰傷。

UJ41H柱塞截止閥應用規范

設計與制造	GB12235，GB12234
結構長度	國標GB12221、部標JB97、美標ANSI、B16.10
法蘭結構尺寸	JB81-59、HB5010-58、HG2059220635、ANSI、B16.5
檢查和試驗	按GB/T13927-1992或IBJ16006-1990、API598之規定

UJ41H柱塞截止閥性能規范

閥體材料	適用溫度	適用介質	范圍壓力
鑄鋼	≤425℃	水、蒸氣、石油	PN1.6－10
不銹鋼	≤300℃	硝酸、醋酸	PN1.6－10
含鉬不銹鋼	≤300℃	氮、氫、氨、尿素	PN1.6－10
蒙乃爾	≤300℃	氫、氟、酸	PN1.6－10
鉻鉬礬鋼	≤600℃	蒸氣、石油	PN1.6－10

1.6Mpa主要外形尺寸和連接尺寸

DN	L	D	D1	D2	b	Z-φd	H≈	H1≈	D0	重量 (公斤)
15	130	95	65	45	14	4-14	145	157	100	3.5
20	150	105	75	55	14	4-14	149	165	120	4.4
25	160	115	85	65	14	4-14	166	84	140	5.6
32	180	135	100	78	16	4-18	187	213	160	8.5
40	200	145	110	85	16	4-18	208	236	180	11.0
50	230	160	125	100	16	4-18	234	268	220	15.0
65	290	180	145	120	18	4-18	284	330	240	21.0
80	310	195	160	135	20	8-18	314	358	280	30.0
100	350	215	180	155	20	8-18	365	427	320	41.0
125	400	245	210	185	22	8-18	401	475	360	60.0
150	480	280	240	210	24	8-23	415	505	400	82.0
200	600	335	295	265	26	12-23	508	626	450	147.0
250	650	405	355	320	30	12-25	590	740	500	220.0
300	750	460	410	375	30	12-25	1000	1160	560	290
350	850	520	470	435	34	16-25	1040	1210	640	450
400	914	580	525	485	36	16-30	1200	1400	720	725

2.5Mpa主要外形尺寸和連接尺寸

DN	L	D	D1	D2	b	Z-φd	H≈	H1≈	D0	重量 (公斤)
15	130	95	65	45	16	4-14	145	157	100	3.5
20	150	105	75	55	16	4-14	149	165	120	4.4
25	160	115	85	65	16	4-14	166	84	140	5.6
32	180	135	100	78	18	4-18	187	213	160	8.5
40	200	145	110	85	18	4-18	208	236	180	12.0
50	230	160	125	100	18	4-18	234	268	220	16.0
65	290	180	145	120	20	8-18	284	330	240	22.0
80	310	195	160	135	22	8-18	314	358	280	32.0
100	350	230	190	160	24	8-23	365	427	320	46.0
125	400	270	220	188	28	8-25	401	475	360	65.0
150	480	300	250	218	30	8-25	415	505	400	92.0
200	600	360	310	278	34	12-25	508	626	450	165.0
250	650	425	370	332	36	12-30	590	740	500	250.0
300	750	485	430	390	40	16-30	1000	1160	560	305
350	850	550	490	448	44	16-34	1040	1210	640	470
400	914	610	550	505	48	16-34	1200	1400	720	780

4.0Mpa主要外形尺寸和連接尺寸

DN	L	D	D1	D2	D6	b	Z-φd	H≈	H1≈	D0	重量 (公斤)
15	130	95	65	45	40	16	4-14	145	157	100	3.5
20	150	105	75	55	51	16	4-14	149	165	120	4.4
25	160	115	85	65	58	16	4-14	166	84	140	5.6
32	180	135	100	78	66	18	4-18	187	213	160	8.5
40	200	145	110	85	76	18	4-18	208	236	180	12.0
50	230	160	125	100	88	20	4-18	234	268	220	16.0
65	290	180	145	120	110	22	4-18	284	330	240	22.0
80	310	195	160	135	121	22	8-18	314	358	280	32.0
100	350	230	190	160	150	24	8-23	365	427	320	46.0
125	400	270	220	188	176	28	8-25	401	475	360	70.0
150	480	300	250	218	204	30	8-25	415	505	400	93.0
200	600	375	320	282	260	38	8-30	508	626	450	185.0
250	650	445	385	345	313	42	12-34	590	740	500	275
300	750	510	450	408	364	46	12-34	1000	1160	560	340
350	850	570	510	465	422	52	16-34	1040	1210	640	510
400	914	655	585	535	474	58	16-41	1200	1400	720	850

6.4Mpa主要外形尺寸和連接尺寸

DN	L	D	D1	D2	D6	b	Z-φd	D0
15	170	105	75	55	41	18	4-14	140
20	190	125	90	68	51	20	4-18	160
25	210	135	100	78	58	22	4-18	180
32	230	150	110	82	66	24	4-23	200
40	260	165	125	95	76	24	4-23	240
50	300	175	135	105	88	26	4-23	280
65	340	200	160	130	110	28	8-23	320
80	380	210	170	140	121	30	8-23	360
100	430	250	200	168	150	32	8-25	400
125	500	295	240	202	176	36	8-30	450
150	550	340	280	240	204	38	8-34	500
200	600	405	345	300	260	44	12-34	560
250	650	470	400	352	313	48	12-41	640
300	750	530	460	412	364	54	16-41	800

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
