公稱通徑DN(mm)

DN15～DN400

公稱壓力

1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K

適用介質

水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等

介質溫度

-40～+180℃ -40～+350℃

泄漏量

0 符合ANSIB16.104 5級標準

球體轉角

90°

閥體材制質

A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

閥座材料

聚四氟乙烯(常溫)、特制PPL(高溫)

防爆級組

dⅡBT4(d2c4)(可供普通型、防爆型二種規格)

電磁閥電源

220VAC、24VDC

氣源壓力 MPa

0.4～0.7MPa

固有可調比 R

100:1

公稱通徑
(DN)

不同開度角下的Kv值

10°

20°

30°

40°

50°

60°

70°

80°

90°

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

34

71

133

248

398

620

890

150

20

40

80

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2253

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100

350

110

221

443

885

1750

3541

5311

7967

10950

400

150

303

605

1113

2424

4850

7275

10910

15300

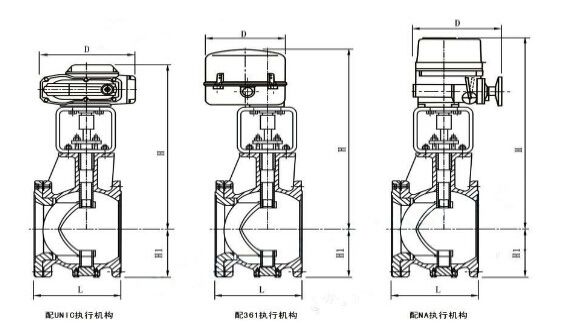

公稱通徑DN(mm)

尺寸(mm)

執行器型號

L

D

D1

D2

b

f

Z-Φd

15

108

95

65

45

14

2

4-14

GTD52/GTE63

20

117

105

75

55

14

4-14

GTD63/GTE83

25

127

115

85

65

14

4-14

GTD63/GTE83

32

140

135

100

78

16

4-18

GTD83/GTE110

40

165

145

110

85

16

3

4-18

GT83/GTE110

50

178

160

125

100

16

4-18

GTD83/GTE110

65

190

180

145

120

18

4-18

GTD110/GTE127

80

203

195

160

135

20

8-18

GTD127/GTE127

100

305

215

180

155

20

8-18

GTD127/GTE160

125

256

245

210

185

22

8-18

GTD160/GTE190

150

394

280

240

210

24

8-23

GTD190/GTE210

200

457

335

295

265

26

12-23

GTD210/AWS20

250

533

405

335

320

30

12-25

AW18/AWS25
