產品名稱：Q41F法蘭式高平臺球閥
產品標簽：球閥,法蘭式高平臺球閥
更新時間：2019/6/5 15:21:41
上一個產品： Q41F不銹鋼法蘭球閥
下一個產品：Q41N/F液化氣天然氣專用球閥
在線客服：
在線訂購：在線訂購
產品詳情
Q41F法蘭式高平臺球閥產品概述：
Q41F法蘭式高平臺球閥用于各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、氧化性介質、尿素等多種介質。
1、在各種閥門中，球閥的流動阻力zui小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝
Q947H電動固定球閥技術規范
連接形式:法蘭
公稱通徑:1/2”～4”
適用介質:水,油,蒸汽,碳酸,硝酸
壓力范圍:1000WOG
啟閉力N:400～500
適用溫度:-40~200（°C）
主體材料:不銹鋼,304.316
設計生產采用:國際標準, JB, ISO, API, GB, BS等標準設計生產, 其安全性和質量性都經過嚴格處理發放國內外市場。
Q41F法蘭式高平臺球閥性能規范
型號： |
Q41F-16P |
品牌： |
上海制發 |
材質： |
不銹鋼 |
連接形式： |
法蘭 |
結構形式： |
浮動球球閥 |
公稱通徑： |
15~450（mm） |
適用介質： |
水，氣，油， |
壓力環境： |
常壓 |
工作溫度： |
常溫 |
標準： |
國標 |
流動方向： |
雙向 |
驅動方式： |
手動 |
零部件及配件： |
閥體 |
用途： |
節流 |
類型(通道位置)： |
二通式 |
作用對象： |
泵 |

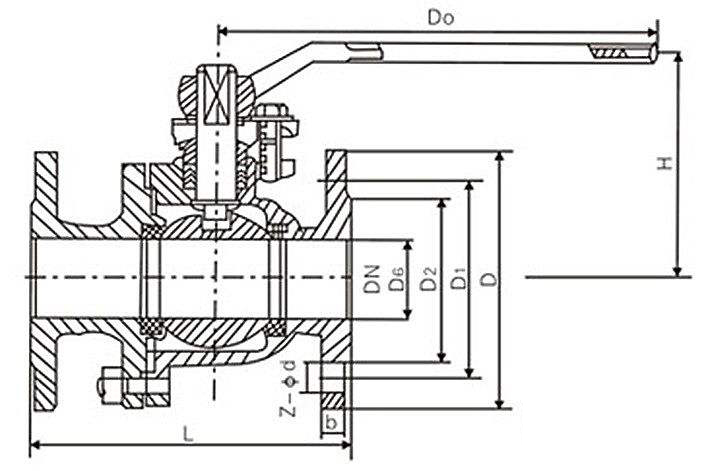

Q41F法蘭式高平臺球閥外形尺寸
PN1.6MPa
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
PN2.5MPa
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7.5 |
10 |
15 |
20 |
33 |
60 |
93 |
175 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
