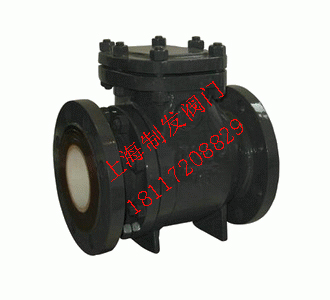

產品名稱：H44TC-16C旋啟式陶瓷止回閥
產品標簽：陶瓷閥,旋啟式陶瓷止回閥
更新時間：2019/5/6 11:11:03
上一個產品： H72TC-16C對夾式耐磨陶瓷止回閥
下一個產品：H44TC-16C耐磨陶瓷止回閥
在線客服：
在線訂購：在線訂購
產品詳情
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
法蘭尺寸 |
JB/T79.1 |
|
檢驗與試驗 |
JB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
Gb/T 12230 |
|
標志 |
Gb/T 12220 |
|
供貨 |
Jb/T 7928 |
|
序號 |
名稱 |
材料 |
1 |
閥體 |
WCB |
2 |
閥座 |
結構陶瓷 |
3 |
主體 |
WCB |
4 |
閥板 |
WCB+結構陶瓷 |
5 |
搖桿 |
WCB |
6 |
螺母 |
25 |
7 |
閥蓋 |
WCB |
8 |
流道 |
結構陶瓷 |
旋啟式陶瓷止回閥外形結構圖：
旋啟式陶瓷止回閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
Z-Φd |
100 |
1.0 |
292 |
220 |
180 |
156 |
22 |
270 |
8-Φ18 |
125 |
330 |
250 |
210 |
184 |
22 |
280 |
8-Φ18 |
|
150 |
356 |
285 |
240 |
211 |
24 |
290 |
8-Φ22 |
|
200 |
495 |
340 |
295 |
266 |
24 |
345 |
8-Φ22 |
|
250 |
622 |
395 |
350 |
319 |
26 |
412 |
12-Φ22 |
|
300 |
698 |
445 |
400 |
370 |
26 |
468 |
12-Φ22 |
|
350 |
787 |
505 |
460 |
429 |
26 |
524 |
16-Φ22 |
|
400 |
914 |
565 |
515 |
480 |
26 |
570 |
16-Φ26 |
|
100 |
1.6 |
292 |
220 |
180 |
156 |
22 |
270 |
8-Φ18 |
125 |
330 |
250 |
210 |
184 |
22 |
280 |
8-Φ18 |
|
150 |
356 |
285 |
240 |
211 |
24 |
290 |
8-Φ22 |
|
200 |
495 |
340 |
295 |
266 |
24 |
345 |
12-Φ22 |
|
250 |
622 |
405 |
355 |
319 |
26 |
412 |
12-Φ26 |
|
300 |
698 |
460 |
410 |
370 |
28 |
468 |
12-Φ26 |
|
350 |
787 |
520 |
470 |
429 |
30 |
524 |
16-Φ26 |
|
400 |
914 |
580 |
525 |
480 |
32 |
524 |
16-Φ30 |
