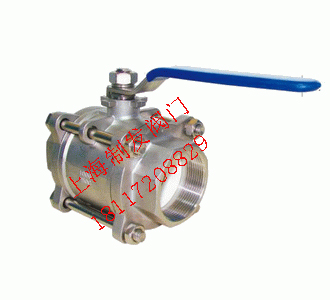

產品名稱：Q11TC-16C內螺紋陶瓷球閥
產品標簽：陶瓷閥,內螺紋陶瓷球閥
更新時間：2019/5/6 11:30:41
上一個產品： Q341TC-16C蝸輪陶瓷球閥
下一個產品：PQ340TC-16C陶瓷偏心半球閥
在線客服：
在線訂購：在線訂購
產品詳情
內螺紋陶瓷球閥應用規范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
廠商標準 |
錐管螺紋 |
ANSI、BI、20、1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
Gb/T 12230 |
|
標志 |
Gb/T 12220 |
|
供貨 |
Gb/T 12252 |
|
內螺紋陶瓷球閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥體 |
WCB SS304 |
6 |
閥桿 |
ZGICr18Ni9Ti |
2 |
閥蓋 |
WCB SS304 |
7 |
螺母 |
20# SS304 |
3 |
球體 |
結構陶瓷 |
8 |
螺栓 |
20# Ss304 |
4 |
閥座 |
結構陶瓷 |
9 |
填料壓蓋 |
|
5 |
中道體 |
WCB Ss304 |
10 |
手柄 |
WCB 不銹鋼 |
內螺紋陶瓷球閥外形結構圖：
內螺紋陶瓷球閥連接尺寸：
G |
DN |
L |
D |
H |
W |
1 /2" |
15 |
72 |
15 |
130 |
130 |
3/ 4" |
20 |
85 |
20 |
130 |
130 |
1" |
25 |
90 |
25 |
165 |
165 |
1-1 /4" |
32 |
112 |
32 |
165 |
165 |
1-1 /2" |
40 |
120 |
38 |
190 |
165 |
2" |
50 |
145 |
50 |
190 |
190 |
2-1 /2" |
65 |
185 |
65 |
250 |
250 |
3" |
80 |
210 |
80 |
250 |
250 |
4" |
100 |
265 |
100 |
280 |
260 |
