產品名稱：Z541Y傘齒輪法蘭閘閥
產品標簽：閘閥,傘齒輪法蘭閘閥
更新時間：2019/5/14 15:14:41
上一個產品： PZ41H排渣閘閥
下一個產品：Z40W鈦合金楔式閘閥
在線客服：
在線訂購：在線訂購
產品詳情
Z541H-16C|Z541H-25C|Z541H-64C|Z541H-160C傘齒輪閘閥
閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
Z541Y傘齒輪閘閥主要性能規范 Capability Criterion
型號 |
公稱壓力PN(MPa) |
試驗壓力ps(MPa) |
適用介質 |
工作溫度(℃) |
||
強度 |
密封(液) |
低壓密封(氣) |
||||
Z441H-25 |
2.5 |
3.8 |
2.8 |
0.6 |
水、蒸汽、油 |
≤400 |
Z441H-40 |
4.0 |
6.0 |
4.4 |
0.6 |
≤450 |
|
Z441Y-40I |
4.0 |
6.0 |
4.4 |
0.6 |
≤550 |
|
Z441Y-40P |
4.0 |
6.0 |
4.4 |
0.6 |
酸、堿類 |
≤200 |
Z441H-64 |
6.4 |
9.6 |
7.0 |
0.6 |
水、蒸汽、油 |
≤450 |
Z441Y-64I GZ441Y-64I |
6.4 |
9.6 |
7.0 |
0.6 |
≤550 |
|
KZ441Y-64 |
6.4 |
9.6 |
7.0 |
0.6 |
酸性天然氣 |
≤130 |
Z441H-100 Z441Y-100 |
10.0 |
15.0 |
11.0 |
0.6 |
水、蒸汽、油 |
≤450 |
Z441Y-100I |
10.0 |
15.0 |
11.0 |
0.6 |
≤530 |
|
Z541Y傘齒輪閘閥主要零件材料Materials Of main Parts
零件名稱 |
閥體、閥蓋 |
閘 板 |
閥 桿 |
閥桿螺母 |
填 料 |
手 輪 |
Z441H-25 Z441H-40 Z441H-64 Z441H-100 |
碳鋼 |
碳鋼 |
不銹鋼優質碳鋼 |
鋁鐵青銅 |
石墨石棉繩、柔性石墨 |
可鍛鑄鐵 |
Z441Y-100 |
優質碳鋼堆焊硬質合金 |
|||||
KZ441Y-64 |
318鋼 |
聚四氟乙烯 |
||||
Z441Y-40I Z441Y-64I GZ441Y-64I |
鉻鉬鋼 |
鉻鎳鈦鋼堆焊硬質合金 |
鉻硅鉬鋼 |
耐高溫石棉繩 |
||
Z441Y-100I |
柔性石墨 |
|||||
Z441Y-40P |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
鉻鎳鋼 |
浸聚四氟乙烯石棉繩 |

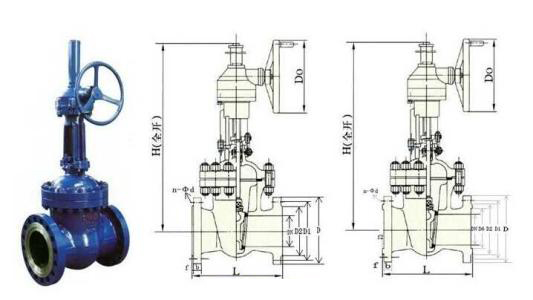

Z541Y傘齒輪閘閥主要外型尺寸 Main outer Size
通徑 |
PN2.5MPa |
|||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H0 |
H |
H1 |
D0 |
kg |
|
300 |
500 |
485 |
430 |
390 |
- |
40 |
16-30 |
1236 |
1145 |
1474 |
450 |
451 |
400 |
600 |
610 |
550 |
505 |
- |
48 |
16-34 |
1540 |
1450 |
1886 |
500 |
998 |
Z541Y傘齒輪閘閥主要外型尺寸 Main outer Size
通徑 |
PN4.0MPa |
|||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H0 |
H |
H1 |
D0 |
kg |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-34 |
1234 |
1175 |
1475 |
450 |
610 |
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-34 |
1377 |
1322 |
1678 |
500 |
890 |
400 |
950 |
655 |
585 |
535 |
474 |
58 |
16-41 |
1552 |
1492 |
1900 |
560 |
1333 |
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
20-48 |
2135 |
1975 |
2510 |
720 |
2526 |
Z541Y傘齒輪閘閥主要外型尺寸 Main outer Size
通徑 |
PN6.4MPa |
|||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H0 |
H |
H1 |
D0 |
kg |
|
300 |
750 |
530 |
460 |
412 |
364 |
54 |
16-41 |
1308 |
1220 |
1540 |
500 |
618 |
350 |
850 |
595 |
525 |
475 |
422 |
60 |
16-41 |
1565 |
1469 |
1850 |
560 |
945 |
400 |
950 |
670 |
585 |
525 |
474 |
66 |
16-48 |
1785 |
1640 |
2080 |
640 |
1818 |
500 |
1150 |
800 |
705 |
640 |
576 |
70 |
20-54 |
2135 |
1975 |
2510 |
720 |
2507 |
600 |
1350 |
930 |
820 |
750 |
678 |
76 |
20-58 |
2295 |
2425 |
2959 |
800 |
3352 |
Z541Y傘齒輪閘閥主要外型尺寸 Main outer Size
通徑 |
PN10.0MPa |
|||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H0 |
H |
H1 |
D0 |
kg |
|
150 |
450 |
350 |
290 |
250 |
204 |
46 |
12-34 |
838 |
775 |
952 |
360 |
301 |
200 |
550 |
430 |
360 |
312 |
260 |
54 |
12-41 |
1022 |
980 |
1216 |
400 |
579 |
225 |
600 |
470 |
400 |
352 |
287 |
56 |
12-41 |
1167 |
1051 |
1202 |
500 |
646 |
250 |
650 |
500 |
430 |
382 |
313 |
60 |
12-41 |
1167 |
1108 |
1377 |
550 |
687 |
300 |
750 |
585 |
500 |
442 |
364 |
70 |
16-48 |
1431 |
1324 |
1582 |
560 |
1178 |
350 |
850 |
655 |
560 |
498 |
422 |
76 |
16-54 |
1574 |
1448 |
1838 |
640 |
1174 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
