產品名稱：J641H氣動程控截止閥
產品標簽：截止閥,氣動程控截止閥
更新時間：2019/5/17 20:25:53
上一個產品： J641H/Y氣動截止閥
下一個產品：J941W電動截止閥
在線客服：
在線訂購：在線訂購
產品詳情
J641H氣動程控截止閥產品概述：
用途：J641H-25氣動程控截止閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。
J641H氣動程控截止閥技術參數
進口壓力：（MPa)0.1～6.4
結構長度：GB12221-89
出口壓力：（MPa)0.002～4.0
法蘭連接：JB/T79-94
公稱通徑：DN25～DN350
工作溫度：-40℃～+60℃
切斷壓力：（MPa)0.01～1.6（可調）
規格
(DN)
|
公稱壓力
(Mpa)
|
密封試驗壓力
(Mpa)
|
閥體強度試驗壓力
(Mpa)
|
工作溫度
(℃)
|
適用介質
|
閥瓣開啟高度
(mm)
|
15
|
4.0
|
4.4
|
6
|
-40℃∽150℃
按訂貨技術要求
|
水
蒸汽
油品
氣體
|
15
|
20
|
4.0
|
4.4
|
6
|
18
|
||
25
|
4.0
|
4.4
|
6
|
18
|
||
32
|
4.0
|
4.4
|
6
|
22
|
||
40
|
4.0
|
4.4
|
6
|
27
|
||
50
|
4.0
|
4.4
|
6
|
30
|
||
注：≥DN50的技術參數同上，開啟高度按閥門公稱通徑的35%±5%計算
|
||||||
J641H氣動程控截止閥主要零件材料：
閥體 |
WCB |
|
附件：按訂貨要求提供 |
|
閥瓣 |
WCB |
|||
閥桿 |
2Cr13 |
電磁換向閥 |
二位五通(外購件) |
|
上蓋 |
WCB |
閥位顯示 |
外購件 |
|
填料 |
F4 |
氣源處理器 |
外購件 |
|

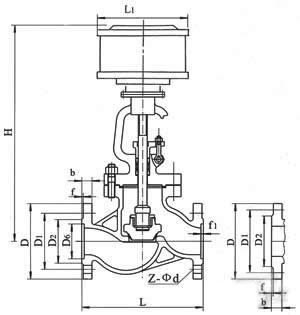

J641H氣動程控截止閥連接尺寸
DN |
L |
D |
D1 |
D2 |
b |
z－Ф |
15 |
130 |
95 |
65 |
45 |
14 |
4－Ф14 |
20 |
150 |
105 |
75 |
55 |
14 |
4－Ф14 |
25 |
160 |
115 |
85 |
65 |
14 |
4－Ф14 |
32 |
180 |
135 |
100 |
75 |
16 |
4－Ф18 |
40 |
200 |
145 |
110 |
85 |
16 |
4－Ф18 |
50 |
230 |
160 |
125 |
100 |
16 |
4－Ф18 |
65 |
290 |
180 |
145 |
120 |
16 |
8－Ф18 |
80 |
310 |
195 |
160 |
135 |
20 |
8－Ф18 |
100 |
350 |
215 |
180 |
155 |
20 |
8－Ф23 |
125 |
400 |
245 |
210 |
185 |
22 |
8－Ф25 |
150 |
480 |
280 |
240 |
210 |
24 |
8－Ф25 |
200 |
600 |
335 |
295 |
265 |
26 |
12－Ф25 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
